Installer Kafka en mode KRaft : VM Ubuntu et Docker Compose — chapitre 1

Lexique Essentiel

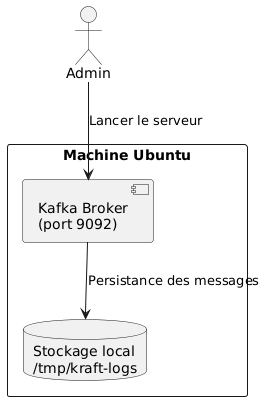

Schéma Illustratif du Mode KRaft

Démarrage express : un seul nœud KRaft (test en 2 minutes)

# 1. Installer Java 21
sudo apt update && sudo apt install -y openjdk-21-jre-headless
# 2. Télécharger Kafka 4.4.0 (lien expiré ? https://archive.apache.org/dist/kafka/4.4.0/)
curl -LO https://downloads.apache.org/kafka/4.4.0/kafka_2.13-4.4.0.tgz
tar -xzf kafka_2.13-4.4.0.tgz
cd kafka_2.13-4.4.0
# 3. Générer un ID de cluster
KAFKA_CLUSTER_ID="$(bin/kafka-storage.sh random-uuid)"
# 4. Formater le stockage (contrôleur unique : --standalone)
bin/kafka-storage.sh format -t "$KAFKA_CLUSTER_ID" --standalone -c config/server.properties
# 5. Lancer Kafka au premier plan (Ctrl+C pour l'arrêter)
bin/kafka-server-start.sh config/server.properties

Depuis Kafka 4.0, le fichier config/server.properties est directement une configuration KRaft (le dossier config/kraft/ n’existe plus). Ce nœud unique utilise les ports 9092/9093, comme le nœud 1 du lab : arrêtez-le avant de monter le cluster ci-dessous.

Commandes pratiques (mode ZooKeeper) — obsolète

Ce mode a été supprimé dans Kafka 4. Voir l’encadré « Kafka 4 : ZooKeeper a été supprimé » et le lab VM Ubuntu plus bas.

Sous le capot : ce que fait vraiment KRaft

• Le journal des métadonnées : chaque création de topic, changement de leader ou modification de config devient un événement écrit dans __cluster_metadata. Les brokers lisent ce journal comme un consommateur lit un topic.
• L’élection Raft : le contrôleur actif envoie des battements de cœur. Sans nouvelles pendant controller.quorum.election.timeout.ms (1 s par défaut), un follower se présente et devient actif s’il obtient la majorité des votes.
• Pourquoi c’est mieux que ZooKeeper : un seul système à exploiter, des métadonnées chargées en mémoire, un redémarrage et un basculement beaucoup plus rapides, et des clusters capables de gérer des millions de partitions.
• En production : séparez les rôles (process.roles=controller sur 3 petites machines, process.roles=broker sur les autres). Le mode combiné est réservé au développement et aux labs.

Lab VM Ubuntu : un vrai cluster de 3 nœuds

Objectif : monter sur une seule VM un cluster Kafka 4.4 de 3 nœuds, répliqué, qui servira à tous les labs de la formation. Durée : 30 minutes.

1. Préparer la VM

sudo apt update && sudo apt install -y openjdk-21-jre-headless curl jq
java -version                      # doit afficher 21.x (Java 17 minimum)

# Utilisateur et dossiers dédiés
sudo useradd -r -m -d /opt/kafka -s /bin/bash kafka
sudo mkdir -p /var/lib/kafka && sudo chown kafka:kafka /var/lib/kafka

# Kafka 4.4.0
cd /tmp
curl -LO https://downloads.apache.org/kafka/4.4.0/kafka_2.13-4.4.0.tgz
sudo tar -xzf kafka_2.13-4.4.0.tgz -C /opt/kafka --strip-components=1
sudo chown -R kafka:kafka /opt/kafka
echo 'export PATH=$PATH:/opt/kafka/bin' | sudo tee /etc/profile.d/kafka.sh
source /etc/profile.d/kafka.sh

2. Générer la configuration des 3 nœuds

sudo -iu kafka
cd /opt/kafka
for i in 1 2 3; do
  BROKER=$((9090 + i*2)); CTRL=$((BROKER + 1))
  cat > config/node$i.properties <<EOF
process.roles=broker,controller
node.id=$i
controller.quorum.voters=1@localhost:9093,2@localhost:9095,3@localhost:9097
listeners=PLAINTEXT://localhost:$BROKER,CONTROLLER://localhost:$CTRL
advertised.listeners=PLAINTEXT://localhost:$BROKER
controller.listener.names=CONTROLLER
inter.broker.listener.name=PLAINTEXT
listener.security.protocol.map=PLAINTEXT:PLAINTEXT,CONTROLLER:PLAINTEXT
log.dirs=/var/lib/kafka/node$i
num.partitions=6
default.replication.factor=3
min.insync.replicas=2
offsets.topic.replication.factor=3
transaction.state.log.replication.factor=3
transaction.state.log.min.isr=2
EOF
done

3. Formater le stockage et démarrer

CLUSTER_ID=$(kafka-storage.sh random-uuid)
for i in 1 2 3; do
  kafka-storage.sh format -t $CLUSTER_ID -c config/node$i.properties
done

export KAFKA_HEAP_OPTS="-Xms1g -Xmx1g"
for i in 1 2 3; do
  kafka-server-start.sh -daemon config/node$i.properties
done
sleep 10

# Vérifier le quorum
kafka-metadata-quorum.sh --bootstrap-server localhost:9092 describe --status

Vous devez voir LeaderId (le contrôleur actif) et CurrentVoters avec les 3 nœuds.

3 bis. Le script kafka-lab.sh : piloter le lab en une commande

Plutôt que de retaper ces boucles à chaque séance, installez une fois pour toutes ce script. Il démarre et arrête les 3 nœuds, attend que le quorum KRaft ait élu un leader, et remet le lab à zéro. Il est idempotent : lancer start deux fois ne crée pas de doublon, start après une panne ne relance que les nœuds arrêtés. Tous les labs de la formation commencent par kafka-lab.sh status.

À coller une seule fois, avec votre utilisateur habituel (tapez exit pour quitter la session kafka) :

sudo tee /usr/local/bin/kafka-lab.sh > /dev/null <<'EOF'
#!/usr/bin/env bash
# kafka-lab.sh : pilote le cluster de lab Kafka 4.4 (3 nœuds KRaft combinés)
# Usage : kafka-lab.sh {start|stop|restart|status|reset [-y]|topics}
set -euo pipefail

KAFKA_HOME="${KAFKA_HOME:-/opt/kafka}"
DATA_ROOT="${DATA_ROOT:-/var/lib/kafka}"
KAFKA_USER="${KAFKA_USER:-kafka}"
BOOTSTRAP="localhost:9092,localhost:9094,localhost:9096"
WAIT_SECONDS="${WAIT_SECONDS:-90}"
KAFKA_HEAP_OPTS="${KAFKA_HEAP_OPTS:--Xms1g -Xmx1g}"
NODES=(1 2 3)

# Lance une commande sous l'utilisateur kafka (sans sudo si on l'est déjà)
as_kafka() {
  if [[ "$(id -un)" == "$KAFKA_USER" ]]; then
    env KAFKA_HEAP_OPTS="$KAFKA_HEAP_OPTS" "$@"
  else
    sudo -u "$KAFKA_USER" env KAFKA_HEAP_OPTS="$KAFKA_HEAP_OPTS" "$@"
  fi
}

node_pid() { pgrep -f "java.*node$1\.properties" | head -n1 || true; }

quorum_status() {
  as_kafka timeout 20 "$KAFKA_HOME/bin/kafka-metadata-quorum.sh" \
    --bootstrap-server "$BOOTSTRAP" describe --status 2>/dev/null
}

quorum_ready() {
  local out
  out="$(quorum_status)" || return 1
  grep -Eq '^LeaderId:[[:space:]]+[0-9]+' <<<"$out"
}

wait_quorum() {
  local deadline=$((SECONDS + WAIT_SECONDS))
  echo -n "Attente du quorum KRaft"
  while ((SECONDS < deadline)); do
    if quorum_ready; then
      echo " : prêt (${SECONDS}s)."
      return 0
    fi
    echo -n "."
    sleep 2
  done
  echo
  echo "ERREUR : quorum non prêt après ${WAIT_SECONDS}s. Voir $KAFKA_HOME/logs/server.log" >&2
  return 1
}

start() {
  local i
  for i in "${NODES[@]}"; do
    if [[ -n "$(node_pid "$i")" ]]; then
      echo "node$i : déjà démarré"
      continue
    fi
    if [[ ! -f "$DATA_ROOT/node$i/meta.properties" ]]; then
      echo "ERREUR : $DATA_ROOT/node$i n'est pas formaté. Lancez : kafka-lab.sh reset" >&2
      exit 1
    fi
    as_kafka "$KAFKA_HOME/bin/kafka-server-start.sh" -daemon "$KAFKA_HOME/config/node$i.properties"
    echo "node$i : démarrage lancé"
  done
  wait_quorum
}

stop() {
  local i deadline
  for i in "${NODES[@]}"; do
    if [[ -n "$(node_pid "$i")" ]]; then
      as_kafka pkill -TERM -f "java.*node$i\.properties" || true
    fi
  done
  deadline=$((SECONDS + 60))
  for i in "${NODES[@]}"; do
    while [[ -n "$(node_pid "$i")" ]] && ((SECONDS < deadline)); do sleep 1; done
    if [[ -n "$(node_pid "$i")" ]]; then
      echo "node$i : ne s'arrête pas proprement, kill -9"
      as_kafka pkill -KILL -f "java.*node$i\.properties" || true
    fi
  done
  echo "Cluster arrêté."
}

status() {
  local i pid rc=0
  for i in "${NODES[@]}"; do
    pid="$(node_pid "$i")"
    if [[ -n "$pid" ]]; then
      printf 'node%s  UP    pid=%-8s broker=localhost:%s\n' "$i" "$pid" "$((9090 + i * 2))"
    else
      printf 'node%s  DOWN\n' "$i"
      rc=1
    fi
  done
  local out
  if out="$(quorum_status)" && grep -Eq '^LeaderId:[[:space:]]+[0-9]+' <<<"$out"; then
    grep -E '^(ClusterId|LeaderId|LeaderEpoch|HighWatermark|CurrentVoters):' <<<"$out" || true
  else
    echo "Quorum KRaft : NON DISPONIBLE"
    rc=1
  fi
  return "$rc"
}

reset() {
  local i cid answer=""
  if [[ "${1:-}" != "-y" ]]; then
    read -r -p "Effacer TOUTES les données du lab ($DATA_ROOT/node1..3) ? [o/N] " answer
    [[ "$answer" =~ ^[oOyY]$ ]] || { echo "Annulé."; exit 0; }
  fi
  stop
  for i in "${NODES[@]}"; do
    as_kafka rm -rf "$DATA_ROOT/node$i"
  done
  cid="$(as_kafka "$KAFKA_HOME/bin/kafka-storage.sh" random-uuid)"
  for i in "${NODES[@]}"; do
    as_kafka "$KAFKA_HOME/bin/kafka-storage.sh" format -t "$cid" -c "$KAFKA_HOME/config/node$i.properties"
  done
  echo "Stockage reformaté (cluster.id=$cid)."
  start
}

topics() {
  as_kafka "$KAFKA_HOME/bin/kafka-topics.sh" --bootstrap-server "$BOOTSTRAP" --list --exclude-internal
  echo "--- Partitions sous-répliquées (vide = tout va bien) :"
  as_kafka "$KAFKA_HOME/bin/kafka-topics.sh" --bootstrap-server "$BOOTSTRAP" --describe --under-replicated-partitions
}

case "${1:-}" in
  start) start ;;
  stop) stop ;;
  restart) stop; start ;;
  status) status ;;
  reset) reset "${2:-}" ;;
  topics) topics ;;
  *)
    echo "Usage : $(basename "$0") {start|stop|restart|status|reset [-y]|topics}" >&2
    exit 2
    ;;
esac
EOF
sudo chmod 755 /usr/local/bin/kafka-lab.sh
kafka-lab.sh status

Commande	Effet
kafka-lab.sh start	Démarre les nœuds arrêtés, puis attend (90 s max) que kafka-metadata-quorum.sh describe --status affiche un LeaderId
kafka-lab.sh stop	Arrêt propre (SIGTERM) des 3 nœuds, kill -9 au bout de 60 s si un nœud reste bloqué
kafka-lab.sh status	État de chaque nœud + ClusterId, LeaderId, LeaderEpoch, votants. Code retour 1 si quelque chose ne va pas
kafka-lab.sh reset	Arrête, efface toutes les données, reformate avec un nouveau Cluster ID et redémarre (reset -y sans confirmation)
kafka-lab.sh topics	Liste les topics (hors internes) et les partitions sous-répliquées
kafka-lab.sh restart	stop puis start

4. Exercice de panne : tuer le contrôleur actif

kafka-lab.sh status          # le cluster doit être UP (à lancer en tant qu'utilisateur kafka : sudo -iu kafka)
BOOT=localhost:9092,localhost:9094,localhost:9096   # le client essaie les 3 nœuds
LEADER=$(kafka-metadata-quorum.sh --bootstrap-server $BOOT describe --status | awk '/^LeaderId:/{print $2}')
echo "Contrôleur actif : $LEADER"
pkill -f "java.*node$LEADER\.properties"
sleep 5
kafka-metadata-quorum.sh --bootstrap-server $BOOT describe --status | grep -E '^(LeaderId|LeaderEpoch):'
kafka-topics.sh --bootstrap-server $BOOT --create --topic test-panne --partitions 3 --replication-factor 2
# Remettre le nœud : seul le nœud arrêté est relancé
kafka-lab.sh start

Ce que vous observez	Pourquoi
LeaderId change et LeaderEpoch augmente de 1	Les 2 contrôleurs restants ont élu un nouveau leader (majorité 2/3)
La création de topic fonctionne pendant la panne	Le cluster reste disponible tant que la majorité du quorum est là
Le nœud redémarré rattrape le journal tout seul	Il relit __cluster_metadata depuis le leader

Variante Docker Compose : le même cluster + Kafka UI

Si vous préférez Docker à une installation directe, ce fichier lance le même cluster (3 nœuds KRaft, ports 9092, 9094, 9096) et Kafka UI, une interface web pour voir topics, messages, groupes et retards. Tous les labs de la formation fonctionnent à l’identique avec les deux installations. Ne lancez pas les deux en même temps : les ports seraient en conflit.

1. Installer Docker et lancer le cluster

sudo apt install -y docker.io docker-compose-v2
sudo usermod -aG docker $USER   # docker sans sudo : déconnectez-vous puis reconnectez-vous
mkdir -p ~/kafka-lab && cd ~/kafka-lab
# coller le compose.yaml ci-dessous, puis :
docker compose up -d
docker compose ps                                  # 4 services « running »
docker compose logs kafka-1 | grep -i "Kafka Server started"

# ~/kafka-lab/compose.yaml
x-kafka-env: &kafka-env
  CLUSTER_ID: "4L6g3nShT-eMCtK--X86sw"          # même ID pour les 3 nœuds
  KAFKA_PROCESS_ROLES: broker,controller
  KAFKA_CONTROLLER_QUORUM_VOTERS: 1@kafka-1:9093,2@kafka-2:9093,3@kafka-3:9093
  KAFKA_CONTROLLER_LISTENER_NAMES: CONTROLLER
  KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: CONTROLLER:PLAINTEXT,INTERNAL:PLAINTEXT,EXTERNAL:PLAINTEXT
  KAFKA_INTER_BROKER_LISTENER_NAME: INTERNAL
  KAFKA_NUM_PARTITIONS: 6
  KAFKA_DEFAULT_REPLICATION_FACTOR: 3
  KAFKA_MIN_INSYNC_REPLICAS: 2
  KAFKA_OFFSETS_TOPIC_REPLICATION_FACTOR: 3
  KAFKA_TRANSACTION_STATE_LOG_REPLICATION_FACTOR: 3
  KAFKA_TRANSACTION_STATE_LOG_MIN_ISR: 2

services:
  kafka-1:
    image: apache/kafka:4.4.0
    container_name: kafka-1
    ports: ["9092:9092"]
    environment:
      <<: *kafka-env
      KAFKA_NODE_ID: 1
      KAFKA_LISTENERS: INTERNAL://:19092,CONTROLLER://:9093,EXTERNAL://:9092
      KAFKA_ADVERTISED_LISTENERS: INTERNAL://kafka-1:19092,EXTERNAL://localhost:9092

  kafka-2:
    image: apache/kafka:4.4.0
    container_name: kafka-2
    ports: ["9094:9094"]
    environment:
      <<: *kafka-env
      KAFKA_NODE_ID: 2
      KAFKA_LISTENERS: INTERNAL://:19092,CONTROLLER://:9093,EXTERNAL://:9094
      KAFKA_ADVERTISED_LISTENERS: INTERNAL://kafka-2:19092,EXTERNAL://localhost:9094

  kafka-3:
    image: apache/kafka:4.4.0
    container_name: kafka-3
    ports: ["9096:9096"]
    environment:
      <<: *kafka-env
      KAFKA_NODE_ID: 3
      KAFKA_LISTENERS: INTERNAL://:19092,CONTROLLER://:9093,EXTERNAL://:9096
      KAFKA_ADVERTISED_LISTENERS: INTERNAL://kafka-3:19092,EXTERNAL://localhost:9096

  kafka-ui:
    image: ghcr.io/kafbat/kafka-ui:latest
    container_name: kafka-ui
    ports: ["127.0.0.1:8080:8080"]          # jamais exposé publiquement : pas d'authentification par défaut
    environment:
      KAFKA_CLUSTERS_0_NAME: lab
      KAFKA_CLUSTERS_0_BOOTSTRAPSERVERS: kafka-1:19092,kafka-2:19092,kafka-3:19092
      DYNAMIC_CONFIG_ENABLED: "true"
    depends_on: [kafka-1, kafka-2, kafka-3]

2. Ouvrir Kafka UI depuis votre poste

# sur VOTRE poste (pas la VM) : tunnel SSH vers le port 8080 de la VM
ssh -L 8080:localhost:8080 utilisateur@IP_DE_LA_VM
# puis ouvrir http://localhost:8080 dans le navigateur

Dans Kafka UI	Ce que vous y lisez	Leçon liée
Brokers	Les 3 nœuds, le contrôleur actif, l’espace disque	Chapitre 1
Topics → un topic → Partitions	Leader, répliques, ISR de chaque partition	Chapitres 2 et 8
Topics → Messages	Contenu, clé, partition, offset, en-têtes (utile pour lire une DLT)	Chapitres 3 et 6
Consumers	Membres d’un groupe, lag par partition, réinitialisation d’offsets	Chapitres 4 et 6
Topics → Settings	retention.ms, cleanup.policy, segment.ms	Chapitre 5

3. Commandes Kafka avec Docker

# Les outils sont dans l'image, sous /opt/kafka/bin
docker exec -it kafka-1 /opt/kafka/bin/kafka-topics.sh --bootstrap-server kafka-1:19092 \
  --create --topic orders --partitions 12 --replication-factor 3
docker exec -it kafka-1 /opt/kafka/bin/kafka-metadata-quorum.sh --bootstrap-server kafka-1:19092 describe --status

# Pannes : les équivalents Docker des pkill des labs
docker stop kafka-2            # arrêt propre        →  docker start kafka-2
docker kill kafka-2            # arrêt brutal (kill -9)
docker network disconnect kafka-lab_default kafka-3     # coupure réseau, le processus vit toujours
docker network connect kafka-lab_default kafka-3

Résumé

Vous avez installé un cluster Kafka 4.4 de 3 nœuds en mode KRaft (sans ZooKeeper, supprimé depuis Kafka 4.0), sur VM ou avec Docker Compose, et vous le pilotez avec kafka-lab.sh. Ces bases sont indispensables avant la création de topics et la manipulation des messages.KRaft est recommandé pour simplifier l’architecture et éviter la dépendance à Zookeeper. Ces bases sont indispensables avant la création de topics et la manipulation des messages.

Quiz

• Quelle est la différence principale entre KRaft et Zookeeper ?
• Quel fichier de configuration est utilisé pour KRaft ?
